تفاوت شیر پروانه‌ای ویفر تایپ و لاگ تایپ | راهنمای انتخاب دقیق شیرهای پروانه‌ای (Butterfly Valves) یکی از پرکاربردترین تجهیزات در سیستم‌های پایپینگ صنعتی و تأسیساتی هستند. این شیرها در انواع مختلف طراحی می‌شوند که رایج‌ترین آن‌ها، مدل‌های ویفر تایپ (Wafer Type) و لاگ تایپ (Lug Type) هستند. در این مقاله از فولاد آنلاین به بررسی دقیق تفاوت بین این دو مدل، مزایا، کاربردها و نکات فنی هرکدام می‌پردازیم.

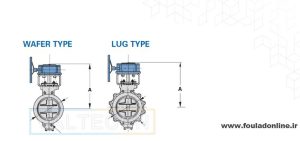

شیر پروانه‌ای ویفر تایپ (Wafer Type)
تعریف:
این مدل بین دو فلنج نصب می‌شود و با استفاده از پیچ‌هایی که از دو طرف عبور می‌کنند، فیکس می‌شود.
ویژگی‌ها:
- وزن سبک‌تر نسبت به مدل لاگ
- نصب سریع و آسان
- هزینه پایین‌تر
- معمولاً قابلیت دبل فلنج ندارد (یعنی جدا کردن یک سمت لوله باعث قطع کامل جریان می‌شود)
کاربردها:
سیستم‌های عمومی آب، HVAC، صنایع غذایی، فاضلاب، و کاربردهای کم‌فشار.
شیر پروانه‌ای لاگ تایپ (Lug Type)
تعریف:

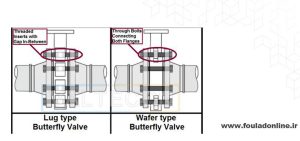

این نوع شیر دارای سوراخ‌های رزوه‌دار در اطراف بدنه است و با استفاده از پیچ به هر دو فلنج متصل می‌شود.
ویژگی‌ها:
- امکان جداسازی یک طرف خط لوله بدون تأثیر بر طرف دیگر
- نصب قوی‌تر و مطمئن‌تر در شرایط فشار بالا
- مناسب برای کاربردهای صنعتی سنگین
- وزن و قیمت بالاتر نسبت به مدل ویفر
کاربردها:
صنایع نفت، گاز، پتروشیمی، بخار، خطوط با فشار بالا و سیستم‌های حساس.

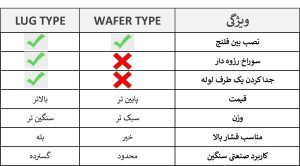

جدول مقایسه ویفر و لاگ تایپ
نکات مهم در انتخاب بین ویفر و لاگ تایپ
✅ اگر در پروژه‌ای با فشار کاری پایین و اهمیت هزینه مواجه هستید، مدل ویفر تایپ انتخاب مناسبی است.
✅ اگر نیاز به تعویض آسان، تعمیر خطی، یا جداسازی یک‌طرفه دارید، حتماً از مدل لاگ تایپ استفاده کنید.
✅ در محیط‌های صنعتی با خطر نشت یا فشار متغیر، مدل لاگ تایپ ایمنی بالاتری دارد.
جنس بدنه و دیسک شیرهای پروانه‌ای
- بدنه: چدن داکتیل، فولاد، استنلس استیل
- دیسک: استیل 304 یا 316، آلومینیوم برنزی
- سیل یا آب‌بندی: EPDM، NBR، PTFE بسته به سیال عبوری
نتیجه‌گیری
شیرهای پروانه‌ای ویفر تایپ و لاگ تایپ هرکدام مزایا و محدودیت‌های خاص خود را دارند. انتخاب صحیح میان آن‌ها بسته به فشار کاری، نوع سیال، محیط نصب و هزینه پروژه انجام می‌شود. در فولاد آنلاین ما آماده‌ایم تا با مشاوره تخصصی و تأمین سریع، بهترین انتخاب را برای سیستم پایپینگ شما فراهم کنیم.
⸻
