فلنج PN16 چیست؟ جدول ابعاد,کاربرد,قیمت روز فلنج PN16 فولاد آنلاین: فلنج PN16 یکی از پرکاربردترین فلنج‌ها در سیستم‌های لوله‌کشی صنعتی، تأسیسات نفت و گاز، آب‌رسانی و خطوط انتقال سیالات است. این فلنج با فشار اسمی 16 بار، طبق استاندارد DIN EN 1092-1 طراحی شده و در جنس‌های مختلف فولادی، استنلس استیل و چدنی در بازار عرضه می‌شود. در این مقاله از فولاد آنلاین، به بررسی کامل مشخصات، کاربردها، جدول ابعاد و قیمت فلنج PN16 می‌پردازیم.

اگر قصد خرید فلنج PN16 دارید یا به دنبال راهنمایی فنی برای انتخاب مناسب‌ترین نوع فلنج هستید، تا انتهای این مقاله همراه ما باشید.

فلنج PN16 چیست و چه کاربردی دارد؟

فلنج PN16 یکی از انواع فلنج‌های تخت یا گردن‌دار است که برای اتصال لوله‌ها و تجهیزات در فشار کاری تا 16 بار (یا 1.6 MPa) طراحی شده است. حروف PN مخفف Pressure Nominal بوده و عدد 16 نشان‌دهنده میزان فشار کاری مجاز است.

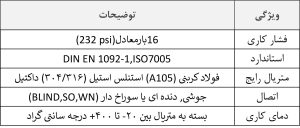

مشخصات فنی فلنج PN16 فولادی

• فشار اسمی: PN16 (تا 16 بار)
• استاندارد ساخت: DIN EN 1092-1
• متریال رایج: فولاد کربنی، استنلس استیل، چدن داکتیل
• نوع اتصال: جوشی یا پیچ‌و‌مهره‌ای
• کاربرد: آب، بخار، نفت، گاز، سیالات شیمیایی

انواع فلنج PN16 در ایران

فلنج‌های PN16 در انواع مختلفی تولید می‌شوند:

• فلنج گلودار جوشی (Weld Neck PN16)
مناسب برای فشار و دمای بالا
• فلنج اسلیپ آن (Slip On PN16)
رایج در سیستم‌های کم فشار و عمومی
• فلنج کور (Blind PN16)
برای مسدود کردن انتهای خط لوله
• فلنج دنده‌ای (Threaded PN16)
مناسب سیستم‌هایی که جوشکاری ممکن نیست

فلنج PN16 چیست؟ جدول ابعاد,کاربرد,قیمت روز فلنج PN16 فولاد آنلاین

کاربردهای فلنج PN16

فلنج PN16 در بسیاری از صنایع و سیستم‌ها مورد استفاده قرار می‌گیرد:

  • • صنعت نفت، گاز و پتروشیمی
    • نیروگاه‌ها و تاسیسات برق
    • تأسیسات آب‌رسانی و فاضلاب
    • سیستم‌های بخار و گرمایش مرکزی
    • صنایع غذایی و دارویی

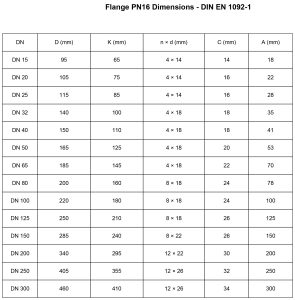

جدول ابعاد فلنج PN16 (طبق DIN EN 1092-1)

در جدول زیر ابعاد اصلی فلنج‌های PN16 از سایز DN15 تا DN300 نمایش داده شده است.

توضیحات:

D:قطر بیرونی فلنج

K:فاصله بین مرکز سوراخ ها

n*d:تعداد سوراخ ها*قطر هر سوراخ

C:ضخامت فلنج

A:قطر سوراخ مرکزی (محل عبور سیال)

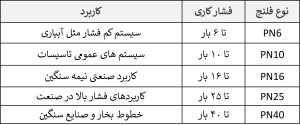

تفاوت فلنج PN16 PN6، PN10، PN25 و…

قیمت فلنج PN16

قیمت فلنج PN16 بسته به جنس فلنج (فولادی، استیل یا چدنی)، سایز DN و برند تولیدکننده متفاوت است. جهت استعلام قیمت روز، با تیم فروش فولاد آنلاین تماس بگیرید یا از بخش فروش سایت بازدید کنید.

📞 تماس سریع: ۸۸۷۲۷۵۶۹

راهنمای خرید فلنج PN16

  • به جنس متریال دقت کنید (مثلاً برای بخار از A105، برای آب از استیل یا داکتیل)
  • سایز و نوع فلنج (گلودار، کور، دنده‌ای و…) باید با خط لوله شما هماهنگ باشد
  • مطمئن شوید فلنج مطابق با استانداردهای بین‌المللی تولید شده
  • اگر از برند خاصی استفاده می‌کنید، به گواهی‌نامه‌های کیفی آن توجه کنید.

❓ سوالات متداول (FAQ)

تفاوت فلنج PN16 با PN10 چیست؟

فلنج PN16 برای فشار 16 بار طراحی شده، در حالی‌که فلنج PN10 فقط تا فشار 10 بار را تحمل می‌کند.

فلنج PN16 تا چه دمایی قابل استفاده است؟

بسته به متریال، تا حدود 120 تا 400 درجه سانتی‌گراد (برای فولاد) مناسب است.

از کجا فلنج PN16 تهیه کنیم؟

فولاد آنلاین یکی از تأمین‌کنندگان معتبر انواع فلنج PN16 در ایران است. ارسال به سراسر کشور با ضمانت کیفیت.



فلنج PN16 یکی از متداول‌ترین فلنج‌ها در صنعت است که با فشار کاری 16 بار، تنوع در متریال و انواع، انتخابی ایده‌آل برای سیستم‌های پایپینگ نیمه‌سنگین محسوب می‌شود. با انتخاب صحیح فلنج، می‌توان عملکرد سیستم را تضمین کرد و از بروز نشتی، خوردگی و خسارات احتمالی جلوگیری کرد.
