مقدمه: سبک، سریع و مقاوم؛ تعریف جدید شیرهای قطع و وصل

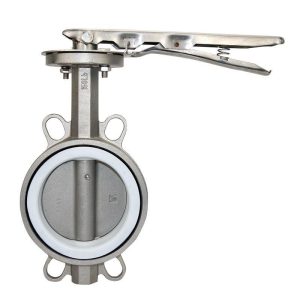

شیر پروانه ویفری استیل ۳ اینچ کلاس ۱۵۰

در سیستم‌های پایپینگ مدرن، کارایی تنها در عملکرد خلاصه نمی‌شود، بلکه ابعاد، وزن و سرعت عمل نیز حیاتی هستند. شیر پروانه ویفری (Wafer Butterfly Valve) به عنوان یکی از محبوب‌ترین شیرهای قطع و وصل، تمام این ویژگی‌ها را در خود جمع کرده است.

وقتی این طراحی کم‌حجم با متریال باکیفیت استیل CF3M (معادل 316L) ترکیب می‌شود، محصول نهایی یک راه‌حل قدرتمند برای سیالاتی است که به فولاد کربنی معمولی رحم نمی‌کنند؛ از مواد شیمیایی فعال تا آب شور. شیر پروانه‌ای ۳ اینچ کلاس ۱۵۰ با این مشخصات، نه تنها جریان را سریعاً قطع و وصل می‌کند، بلکه در برابر خوردگی نیز یک دیوار دفاعی مستحکم ایجاد می‌نماید.

اهمیت متریال CF3M/316L در شیر پروانه ویفری

انتخاب متریال در شیرهای پروانه‌ای به‌خصوص در بخش دیسک (پروانه) و بدنه بسیار مهم است. دلیل انتخاب آلیاژ CF3M که نسخه ریخته‌گری شده 316L است، مستقیماً به مقاومت آن در برابر خوردگی برمی‌گردد.

  • CF3M (Low Carbon): کربن پایین این آلیاژ مانع از “حساسیت‌زایی” و خوردگی در نواحی جوش داده شده می‌شود، حتی در تماس با اسیدهای رقیق.

  • حضور مولیبدن: این عنصر کلیدی، مقاومت شیر پروانه ضد اسید را به طور چشمگیری در برابر یون‌های کلراید و محیط‌های قلیایی و اسیدی افزایش می‌دهد.

در نتیجه، یک شیر پروانه ویفری استیل با این متریال، عمر سرویس‌دهی بسیار طولانی‌تری در خطوط فرآیند (Process Lines) دارد.

ویژگی‌های فنی و مزایای طراحی ویفری

طراحی ویفری (بین فلنجی) رایج‌ترین نوع اتصال برای شیر پروانه ویفری استیل ۳ اینچ کلاس ۱۵۰ است. این طراحی به جای داشتن فلنج‌های بزرگ، بدنه‌ای صاف دارد که میان دو فلنج خط لوله قرار می‌گیرد.

مزایای عملکردی این شیر پروانه‌ای:

  1. سبک و کم‌حجم: کاهش چشمگیر طول نصب (Face-to-Face) و وزن در مقایسه با شیرهای توپی یا دروازه‌ای هم‌سایز.

  2. قطع و وصل سریع: دیسک (پروانه) با چرخش ۹۰ درجه، مسیر را کاملاً باز یا مسدود می‌کند. این ویژگی برای فرآیندهایی که نیاز به واکنش سریع دارند، ایده‌آل است.

  3. قیمت رقابتی: به‌طور کلی، باترفلای ولو ویفری استیل نسبت به سایر شیرهای کنترلی استیل ۳۱۶L، مقرون‌به‌صرفه‌تر است.

جدول مشخصات ساختاری و وزن تقریبی (Technical Specs)

در جدول زیر، اجزای اصلی شیر پروانه‌ای ۳ اینچ کلاس ۱۵۰ (مدل ویفری) و متریال استاندارد آن آورده شده است:

قطعه (Component),متریال / استاندارد
بدنه (Body),ASTM A351 CF3M (316L)
دیسک (Disc),ASTM A351 CF3M یا SS316
سیت (Seat / Liner),”EPDM, PTFE یا Viton (بر اساس دمای کاری سیال)”
سایز (Size),3 Inch (DN80)
کلاس فشاری,Class 150 (PN20)
وزن تقریبی,۵ الی ۷ کیلوگرم
نوع عملکرد,هندل دستی (Lever) یا اکچویتور (Actuator)

کاربرد شیر پروانه‌ای کلاس ۱۵۰ در صنایع کلیدی

شیر پروانه‌ای ۳ اینچ با متریال ۳۱۶L به دلیل مقاومت بالا و قابلیت نصب آسان، در این بخش‌ها کاربرد فراوان دارد:

  • صنایع غذایی و آشامیدنی: برای کنترل جریان آب، شربت‌ها و مایعات بهداشتی.

  • خطوط آب خنک‌کننده (Cooling Water): به‌ویژه در پالایشگاه‌ها که آب ممکن است کلر داشته باشد.

  • تأسیسات دارویی: در خطوط انتقال مواد شیمیایی فرآیند و فاضلاب‌های دارویی.

  • کنترل هوا و گازهای غیرخورنده: جایی که نیاز به عملکرد سریع و آب‌بندی خوب وجود دارد.

نتیجه‌گیری: انتخابی برای دوام و عملکرد

استفاده از شیر پروانه ویفری استیل CF3M در سایز ۳ اینچ کلاس ۱۵۰، نه تنها یک نیاز عملکردی برای قطع و وصل جریان است، بلکه یک تصمیم استراتژیک برای تضمین ایمنی و جلوگیری از نشت در طولانی مدت، به خصوص در مواجهه با سیالات خورنده می‌باشد. هنگام خرید، اطمینان حاصل کنید که دیسک و سیت (Seat) برای شرایط دمایی و شیمیایی سیال شما مناسب انتخاب شده باشند.

جهت خرید این محصول با شماره هاي ۸۸۷۲۷۵۶۹ و يا پست الکترونيک : INFO@FOULADONLINE.IR تماس حاصل فرماييد.
